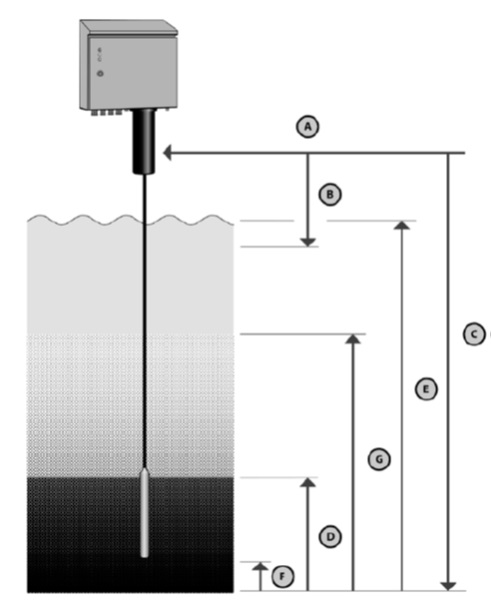

Home position, A 駐點
每一次量測後，感測器總是會回到這個駐點位置
Blind zone, B 盲區
感測器在這個盲區範圍內測到的例如泡沫，將不予理會。
一般量測區會設定在離水面0.3m以下，感測器在浸沒水深未達0.3m的區域不會啟動量測。
Max depth, C 最大深度
感測器降到最大深度後，就不會再下降；感測器停止後，再稍微向上升(若有設定刮泥臂保護)
Sludge level, D 污泥層
當感測器偵測到操作人員預設的污泥濃度時，此處即為污泥層深度(厚度)
Measured range, E 量測範圍
輸出訊號4-20 mA將於這個範圍內變化
Raker, F 刮泥臂高度
此項深度數據務必正確設定，避免感測器被池內刮泥臂或攪拌機拉扯損壞
Fluff, G 絮狀污泥(比較輕、比較鬆散、濃度比較低的污泥)
當感測器偵測到操作者所設定的絮狀污泥濃度時，此處即為絮狀污泥深度(厚度)。

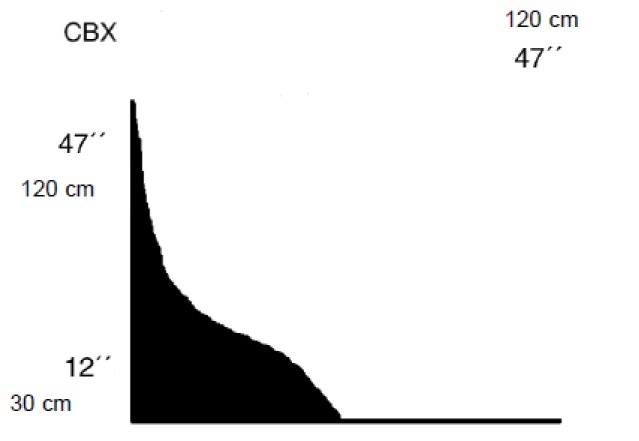

如下圖，量測池剖面污泥濃度分布，30cm處為較高污泥濃度之污泥層深度(厚度)，120cm處為較低污泥濃度之絮狀污泥深度(厚度)，
